Nierównomierne zużycie kół, zacinanie się suwnicy, wyraźne odchylenia szyn od osi lub przeciążenia konstrukcji to sygnały, których nie wolno ignorować. W takich sytuacjach rektyfikacja torowisk podsuwniczych przestaje być zabiegiem opcjonalnym, a staje się warunkiem bezpiecznej i powtarzalnej pracy dźwignicy.
Czym jest rektyfikacja torowisk podsuwniczych i co obejmuje usługa
Rektyfikacja torowisk podsuwniczych to zespół prac geodezyjno-montażowych przywracających torowisku suwnicy wymaganą geometrię: prostoliniowość, rozstaw toru, przechył szyny oraz równość poziomą na całej długości. Nie chodzi więc o samą wymianę zużytych elementów, lecz o korektę położenia toru względem osi odniesienia.
Kluczowe rozróżnienie: rektyfikacja usuwa przyczynę problemu, czyli odchyłkę geometryczną, a nie tylko skutek w postaci zużytej szyny lub hałasu. Naprawa doraźna, wykonana bez pomiaru geometrii, zwykle wraca po kilku miesiącach.
W praktyce usługa obejmuje: pomiary 3D, pomiary geodezyjne i wyznaczanie osi, wymianę szyn i mocowań, naprawę podlewów, montaż i regulację, kontrolę powykonawczą oraz wsparcie przy odbiorze UDT.
Objawy, które wskazują, że torowisko wymaga rektyfikacji
- Nierównomierne zużycie kół i obrzeży — starcia po jednej stronie, wyboczenia bieżni lub asymetryczne obciążenie kół.
- Klinowanie i zjeżdżanie z osi — opory jazdy, drgania i hałas narastające nagle na konkretnym odcinku trasy.
- Uszkodzenia infrastruktury — pęknięcia i rozluźnienia mocowań, wyrobione podkładki i podlewy, deformacje szyn, zużyte złącza i dylatacje.
- Objawy wtórne w mechanizmach — szybsze zużycie przekładni i hamulców mechanizmu jazdy.
- Sygnały formalne — uwagi z ostatniego odbioru UDT, zbliżający się termin przeglądu, zwiększona częstotliwość przestojów awaryjnych.
Normy i tolerancje geometryczne torów suwnicowych
Ocena torowiska opiera się na czterech parametrach: rozstawie toru i jego zmienności na długości, nierówności podłużnej, nierówności poprzecznej oraz przechyle szyny. Nie istnieje jeden uniwersalny próg tolerancji — wartości dopuszczalne ustala się indywidualnie dla konkretnego obiektu, na podstawie klasy suwnicy, rozpiętości, przyjętej normy oraz dokumentacji techniczno-ruchowej.
Ramy formalne wyznacza dozór techniczny. Suwnice wraz z torami jazdy podlegają UDT, a warunki techniczne dozoru w zakresie eksploatacji i napraw określa rozporządzenie z 30 października 2018 r.
Rektyfikacja torowiska krok po kroku
Rektyfikacja przebiega według stałej sekwencji: inwentaryzacja i analiza dokumentacji, pomiary 3D, pomiary geodezyjne, wyznaczenie osi docelowej, projekt korekty, wymiana szyn, montaż i regulacja, kontrola powykonawcza oraz odbiór UDT. Bez pomiaru nie da się rzetelnie określić, ile odcinków szyny wymaga wymiany, a ile wystarczy wyregulować.
Pomiar 3D i inwentaryzacja geometrii toru

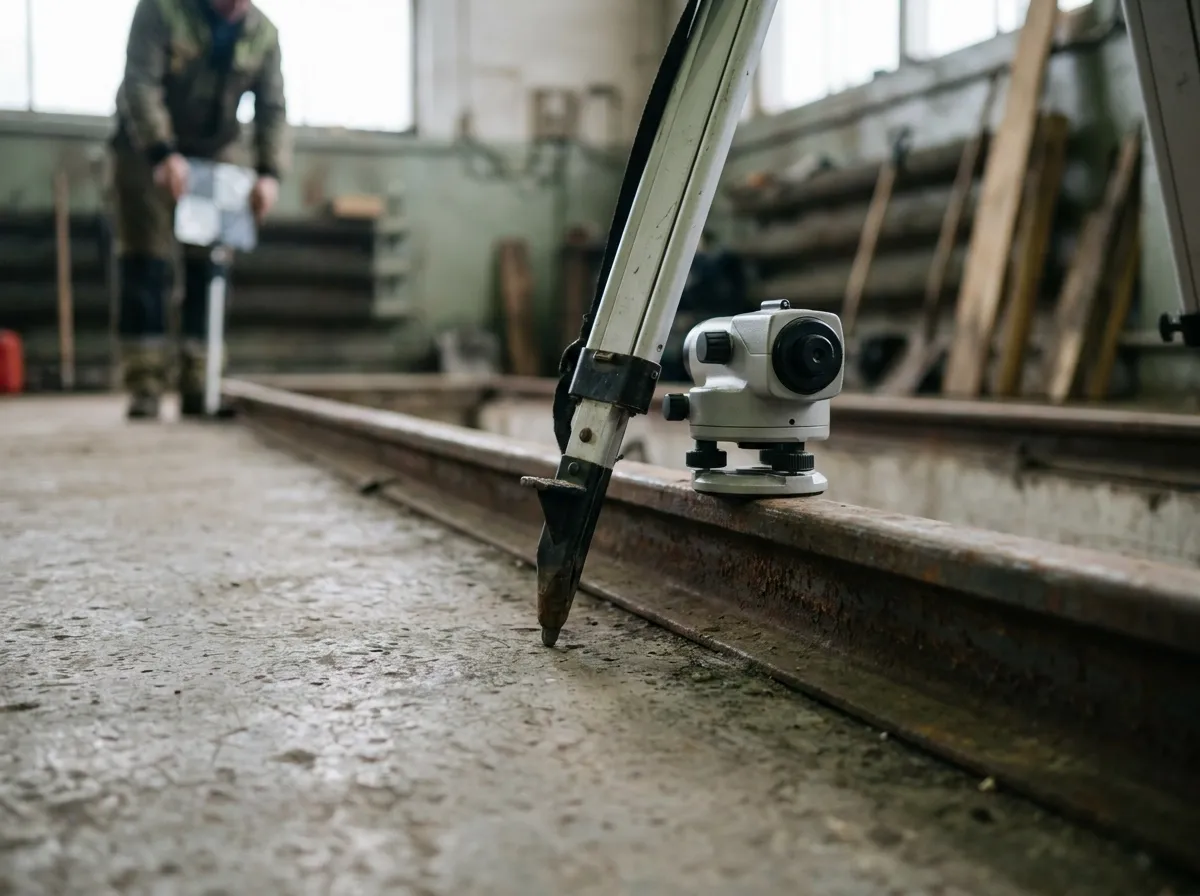

Skanowanie 3D torowiska tworzy chmurę punktów, która ujawnia deformacje szyn, wyboczenia oraz miejsca obniżone względem teoretycznej linii toru. Inwentaryzacja obejmuje mocowania, złącza, dylatacje, stan podlewów oraz geometrię belek podsuwniczych i wsporników.
Wynikiem prac jest mapa odchyleń z podziałem na odcinki wymagające wymiany szyny oraz odcinki kwalifikujące się wyłącznie do regulacji. Taki raport stanowi podstawę wyceny, harmonogramu i projektu technicznego korekty.
Pomiary geodezyjne i wyznaczanie osi toru
Odtworzenie osi toru i stałych punktów bazowych na podstawie zakładowej sieci geodezyjnej zapewnia, że wyniki sprzed rektyfikacji i po niej są porównywalne w tych samych współrzędnych. Na tej podstawie wykonuje się pomiar rozstawu toru, przechyłu szyny, rzędnych oraz nierówności podłużnej i poprzecznej na całej długości torowiska.
Kontrola obejmuje również pionowość słupów estakady i geometrię belek podsuwniczych — osiadanie lub przechył konstrukcji nośnej bywa źródłem odchyłki, dlatego regulacja samej szyny nie usuwa przyczyny.
Wymiana szyn, naprawa mocowań i podlewów
Kwalifikacja szyny do wymiany opiera się na: pęknięciach zmęczeniowych, nadmiernym wyrobieniu główki, zużyciu bocznym oraz miejscowych wgnieceniach. Dobór profilu i gatunku stali wynika z rzeczywistego obciążenia koła, liczby cykli pracy suwnicy i warunków hali.
Technologia łączenia zależy od długości toru i temperatury pracy hali. Stosuje się spawanie, złącza mechaniczne lub dylatacje termiczne, które kompensują rozszerzalność i chronią szynę przed wyboczeniem. Naprawa podlewów i mocowań obejmuje wymianę kotew, podkładek, śrub i systemów zaciskowych.
Montaż, regulacja i kontrola po rektyfikacji

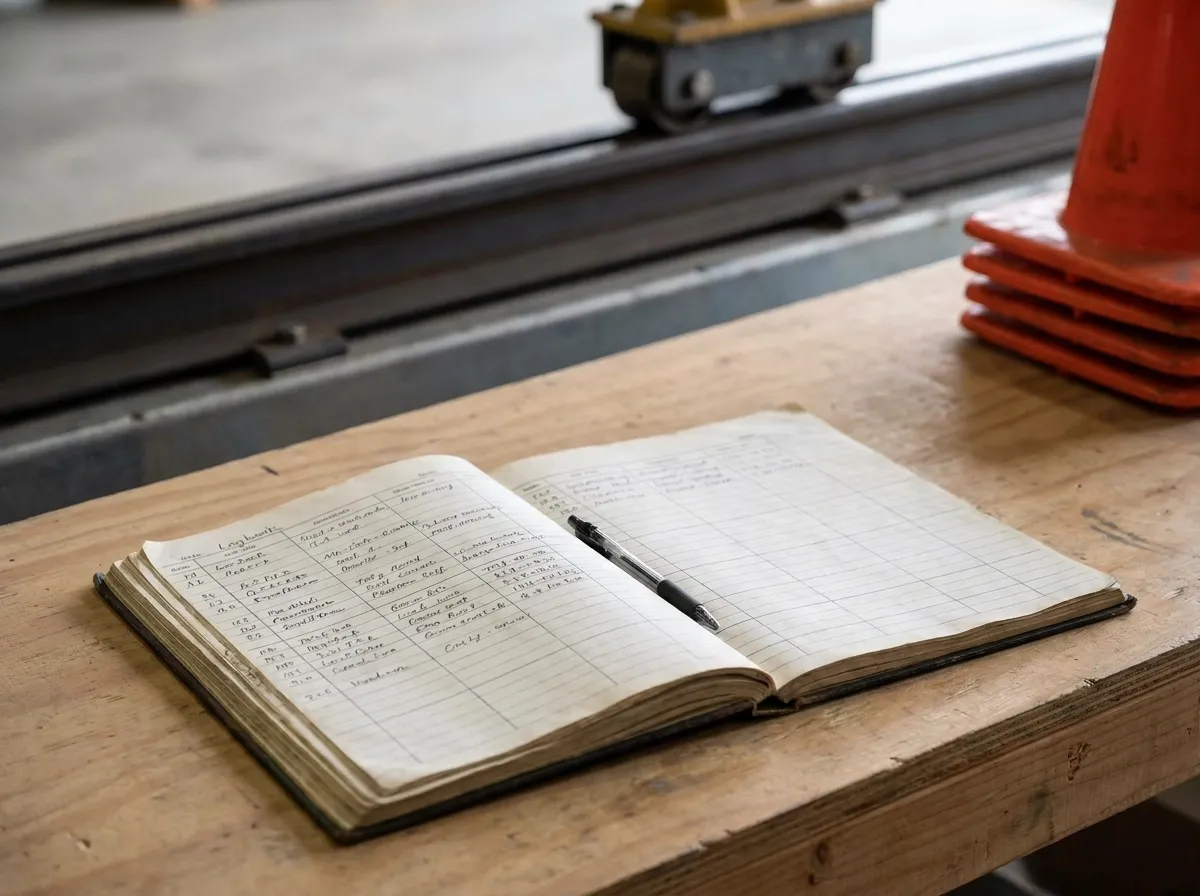

Regulację poziomą i pionową prowadzi się względem punktów bazowych wyznaczonych geodezyjnie, a nie względem lokalnych nierówności istniejącego toru. Następnie kontroluje się siłę docisku i momenty dokręcania mocowań.
Po regulacji wykonuje się powtórny pomiar kontrolny rozstawu, przechyłu i równości, a drugi pomiar następuje po pierwszych przejazdach suwnicy, gdy układ osiada i się dociera. Całość zamyka raport powykonawczy z zestawieniem odchyłek przed i po rektyfikacji.
Prace przy czynnym ruchu zakładowym bez długich przestojów
Zamiast wyłączać cały wydział, dzielimy rektyfikację na odcinki i realizujemy je w krótkich oknach technologicznych. Przed każdym etapem zabezpieczamy strefę prac, uzgadniamy procedury BHP oraz harmonogram z produkcją, służbami zakładowymi i dozorem technicznym. Gdy okno technologiczne wypada tylko poza godzinami produkcji, przechodzimy na pracę zmianową, w tym nocną i weekendową.
Odbiór UDT i dokumentacja powykonawcza
Dokumentacja powykonawcza obejmuje zwykle: protokoły pomiarów geodezyjnych, karty materiałowe szyn, dokumentację mocowań oraz raport powykonawczy z zestawieniem odchyłek przed i po rektyfikacji. Wykonawca powinien być obecny przy wizycie inspektora, aby wyjaśnić zakres prac i usuwać drobne uwagi na bieżąco.
Geometria torowiska bezpośrednio wpływa na decyzję o dopuszczeniu suwnicy do pracy. Przekroczenie tolerancji może skutkować ograniczeniem udźwigu, prędkości jazdy, a nawet wstrzymaniem eksploatacji.
Kalkulator 3D: jakie dane przygotować do szybkiej wyceny
Dane wejściowe przyspieszające wycenę: długość i liczba torów, rozstaw toru, typ i profil szyny, liczba suwnic oraz ich rozpiętość i udźwig. Objawy i odchyłki: miejsca klinowania suwnicy, nierównomierne zużycie kół, uwagi z ostatniego odbioru UDT, wiek torowiska i wcześniejsze naprawy.
Kalkulator 3D daje wstępny rząd wielkości, nie zastępuje pomiaru. Aby przyspieszyć kontakt, wyślij zdjęcia torowiska, szkic z wymiarami i dokumentację na zapytania@embro.com.pl lub omów dane pod numerem +48 502 161 750.
Serwis awaryjny 24/7 i utrzymanie torowiska po rektyfikacji
Serwis awaryjny 24/7 obejmuje wykolejenie suwnicy, pęknięcie szyny, zablokowanie mechanizmu jazdy i uszkodzenie mocowań. Po każdej interwencji planowany jest pełny pomiar geometrii, który ustala rzeczywistą przyczynę i zakres naprawy.
Program utrzymania po rektyfikacji to przeglądy okresowe, kontrole geometrii oraz obserwacja zużycia kół i szyn w ustalonych odstępach czasu.
Przykład z zakładu: co daje rektyfikacja torowiska
W realizacji Embro utrzymanie ruchu zgłosiło klinowanie suwnicy na jednym odcinku i przyspieszone zużycie kół po jednej stronie. Wydział pracował w trybie ciągłym, bez możliwości wyłączenia. Prace prowadzono etapowo, w krótkich oknach technologicznych, przy czynnym ruchu suwnic.
Pomiar 3D i geodezyjny wykazał odchyłki rozstawu i przechyłu. Wymieniono wskazane odcinki szyn, naprawiono mocowania, przeprowadzono regulację i kontrolę powykonawczą. Klient raportował stabilny przejazd bez klinowania, wolniejsze zużycie kół, mniej interwencji serwisowych i czystszy odbiór UDT.
Ile trwa i ile kosztuje rektyfikacja torowiska podsuwniczego
Czas realizacji zależy przede wszystkim od długości torowiska i liczby odcinków zakwalifikowanych do wymiany. Drugim czynnikiem są dostępne okna technologiczne. Koszt kształtują: zakres wymiany szyn i mocowań, materiały, roboty geodezyjne i pomiarowe, sprzęt dźwigowy oraz organizacja prac przy czynnym ruchu.
Koszt rektyfikacji należy zestawić z kosztem awarii, wymiany kół suwnicy oraz nieplanowanego przestoju linii — w praktyce jeden przestój na wydziale hutniczym potrafi przewyższyć wartość całej rektyfikacji.
Podsumowanie: jak zaplanować rektyfikację torowiska
Nie odkładaj decyzji do momentu, gdy suwnica zacznie się klinować. Do rozmowy przygotuj długość i liczbę torów, typ i profil szyny, liczbę suwnic, rozpiętości, historię napraw oraz ostatnie uwagi dozoru technicznego. Prace zaplanuj etapowo w oknach technologicznych, a wstępną wycenę przyspieszysz w Kalkulatorze 3D.
Zamów rektyfikację torowisk podsuwniczych w Embro: +48 502 161 750, zapytania@embro.com.pl. Firma obsługuje również zgłoszenia awaryjne 24/7.
