Nawet milimetrowe odchylenie rozstawu, równoległości czy poziomu toru potrafi zmienić rozkład obciążeń w konstrukcji suwnicy i przenieść się na zużycie zestawów jezdnych, szyn oraz całej infrastruktury. Dlatego geometria torowisk podsuwniczych nie jest zagadnieniem wyłącznie geodezyjnym — to parametr eksploatacyjny, który bezpośrednio przekłada się na bezpieczeństwo, dostępność i koszty utrzymania. W tym poradniku porządkujemy temat od podstaw: czym jest geometria torowiska podsuwniczego i jakie znaczenie mają rozstaw, równoległość, prostoliniowość, poziom, offset szyny oraz różnice wysokości.
Czym jest geometria torowiska podsuwniczego i dlaczego decyduje o pracy suwnicy
Torowisko podsuwnicze to para szyn wraz z konstrukcją wsporczą: belkami podsuwnicowymi, podkładami, zamocowaniami i elementami regulacyjnymi. Porusza się po nim suwnica pomostowa lub bramowa, dlatego torowisko jest częścią układu nośnego, a nie tylko drogą jazdy.
Geometria torowiska oznacza wzajemne położenie szyn w trzech wymiarach. W planie ocenia się rozstaw i prostoliniowość, czyli czy szyny zachowują stały odstęp i nie falują na długości. W pionie liczą się poziom, różnica wysokości między lewą i prawą szyną w tym samym przekroju oraz przechyłka, czyli poprzeczne pochylenie szyny. Te parametry tworzą spójny układ odniesienia.
Ocena geometrii torowiska to odrębny obszar kontroli od oceny stanu technicznego suwnicy. Geometrię mierzy się względem stałych punktów odniesienia i porównuje z dokumentacją. Stan suwnicy ocenia się według kryteriów jej konstrukcji, mechanizmów i osprzętu.
Odchylenia przenoszą się na suwnicę. Nierówny tor wymusza boczne prowadzenie, które obciąża kołnierze kół, łożyska, przekładnie jazdy i konstrukcję pomostu. Na torowisku o długości kilkuset metrów, np. w hucie lub magazynie wysokiego składowania, drobne błędy kumulują się latami. Ujawniają się dopiero jako powtarzalne zużycie, hałas, wibracje i przestoje.
Parametry geometryczne torowiska: rozstaw, równoległość, prostoliniowość, poziom
- Rozstaw szyn (gauge) mierzy się w wielu przekrojach na całej długości toru, nie tylko na końcach. Tylko pełne pokrycie ujawnia dryf rozstawu, czyli systematyczne przesuwanie się szyn.
- Równoległość szyn określa się jako różnicę rozstawu między kolejnymi przekrojami pomiarowymi oraz kierunek, w którym szyny się zbiegają lub rozchodzą.
- Prostoliniowość w planie to odchylenie osi szyny od prostej odniesienia, oceniane odcinkami o określonej długości, a nie jedną linią przez cały tor. Dzięki temu wykrywa się lokalne wygięcia i załamania.
- Poziom szyny to odchylenia wysokościowe wzdłuż toru. Powodują one nierównomierne dociążenie kół i chwilowe przeciążenia konstrukcji, co przyspiesza zmęczenie materiału.
- Pochylenie poprzeczne i przechyłka to kąt odchylenia szyny od poziomu w przekroju. Ma to znaczenie zwłaszcza przy dużych prędkościach jazdy i wózkach o sztywnym rozstawie kół.
Norma ISO 12488-1:2012 definiuje tolerancje dla kół i torów jezdnych suwnic, rozróżniając tolerancje wykonawcze i eksploatacyjne. Pełne pokrycie pomiarowe tych parametrów jest warunkiem wiarygodnej oceny geometrii.
Offset szyny względem osi i różnice wysokości jako najczęściej pomijane parametry
Offset poprzeczny to przesunięcie całej linii szyny w bok od osi teoretycznej torowiska. Rozstaw może być zgodny, gdy obie szyny przesunięto w tę samą stronę — dlatego pomiar samego rozstawu tego nie ujawni. Konieczne jest odniesienie do osi konstrukcyjnej hali lub stabilnych reperów.
Offset wzdłużny dotyczy styków i dylatacji względem punktów odniesienia. Przy modernizacji i wymianie odcinków decyduje o tym, czy nowy fragment wpasuje się w istniejącą geometrię bez wymuszania naprężeń.
Przechył poprzeczny to różnica wysokości między lewą i prawą szyną w tym samym przekroju. Nawet niewielka asymetria przekłada się na boczne prowadzenie suwnicy, znoszenie pomostu i szybsze zużycie kołnierzy kół oraz szyn.
Punkty odniesienia muszą być stabilne: repery, osie konstrukcyjne hali, stałe punkty geodezyjne. Ich osadzenie w fundamencie, osłony i okresowa kontrola warunkują porównywalność pomiarów między kampaniami.
Normy i przepisy: norma EN 15011 oraz rola UDT
Podstawowym dokumentem dla suwnic pomostowych i bramowych jest norma EN 15011. Aktualna edycja pochodzi z 2020 roku, a wcześniejsza z 2011 roku. Norma obejmuje bezpieczeństwo i projektowanie, jednak jej pełny tekst jest dokumentem płatnym. Konkretne wartości tolerancji można wskazać wyłącznie na podstawie zweryfikowanego, pełnego tekstu normy.
Suwnice, wciągniki, wciągarki oraz żurawie stałe należą do urządzeń dźwigowych podlegających dozorowi technicznemu. Odbiór UDT opiera się między innymi na dokumentacji technicznej oraz wynikach pomiarów. Raport geometryczny jest więc częścią procesu, a nie dodatkiem.
Jak odchylenia geometryczne wpływają na bezpieczeństwo i koszty eksploatacji
- Nierównomierne obciążenie i zmęczenie konstrukcji — gdy szyny różnią się wysokością lub rozstawem, koła nie pracują równomiernie, a część zestawu przejmuje większy nacisk, lokalnie przeciążając czołownice i dźwigary pomostu.
- Zużycie elementów jazdy — boczne prowadzenie wymuszone przez zły offset i przechył ściera kołnierze kół, a następnie szyny, zamocowania i przekładnie jazdy.
- Ryzyko zjazdu z toru — zła geometria w połączeniu z luzami i dynamicznym hamowaniem może doprowadzić do zjazdu suwnicy z toru.
- Precyzja i komfort pracy — odchylenia generują wibracje i hałas oraz niszczą powtarzalność pozycjonowania.
- Bilans kosztów — przestoje, awaryjne wymiany i ryzyko wypadku przewyższają koszt planowego pomiaru i rektyfikacji.

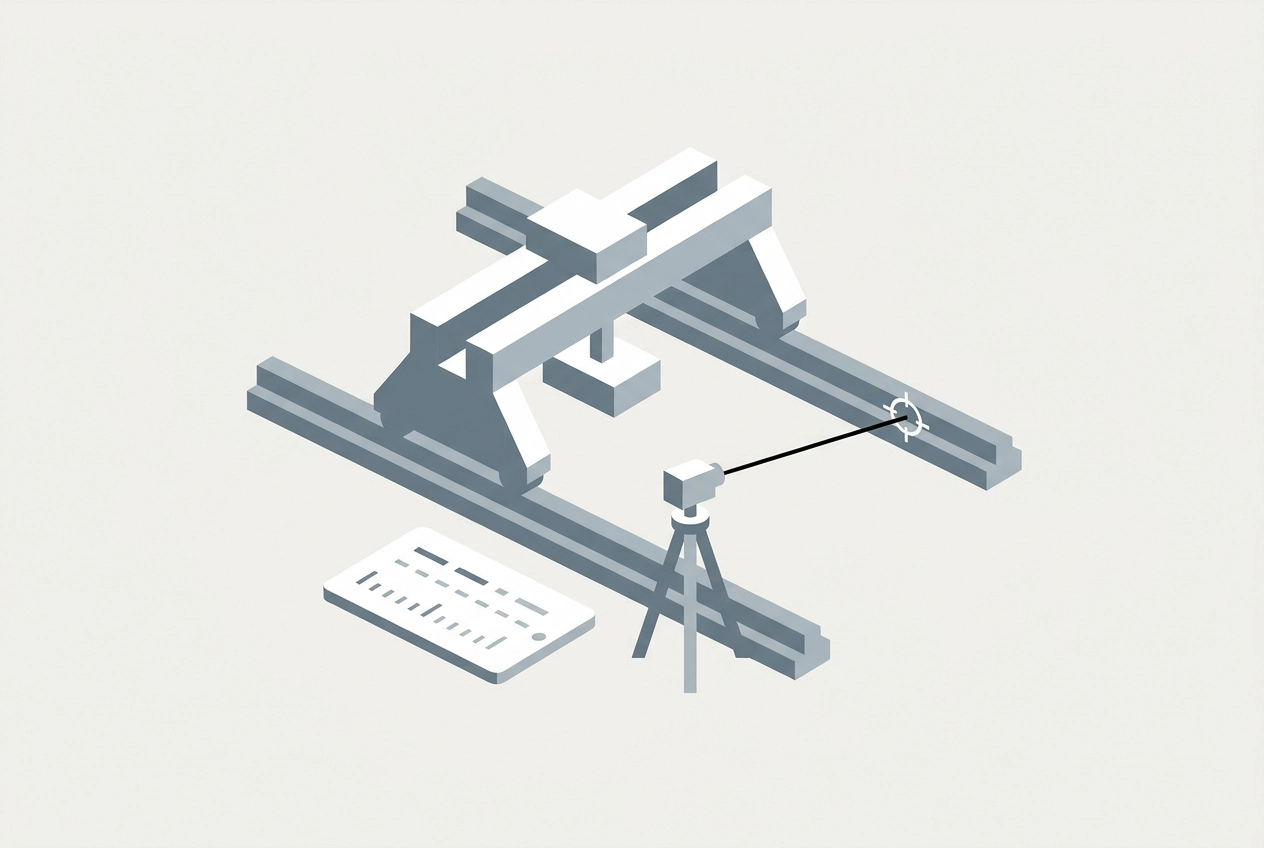

Pomiary 3D torowisk podsuwniczych: jak wygląda to w praktyce
Pomiar rozpoczyna się od skaningu 3D lub pomiaru tachimetrycznego, które tworzą chmurę punktów pokrywającą szyny, zamocowania i punkty odniesienia. Na tej podstawie wyznacza się teoretyczną oś torowiska i porównuje ją z rzeczywistym przebiegiem szyn. System generuje automatyczne raporty z odchyleniami w milimetrach, mapy cieplne odchyleń oraz wykresy wzdłużne dla każdej szyny osobno.
To przewaga nad pomiarami klasycznymi: pełne pokrycie długości toru, powtarzalność między kampaniami i możliwość porównania wyników w czasie. Realizacja odbywa się bez zatrzymywania ruchu zakładowego, po zabezpieczeniu strefy pracy.
Pomiary geodezyjne i wyznaczanie osi torowiska
Na torowiskach stosuje się niwelację precyzyjną do wysokości szyn, tachimetrię do współrzędnych poziomych oraz pomiar satelitarny GNSS, głównie w warunkach zewnętrznych i przy zakładaniu osnowy. Kluczowa jest osnowa geodezyjna i stabilne repery — bez punktów o wieloletniej trwałości wyniki z różnych okresów są nieporównywalne.
Wyznaczanie osi torowiska polega na obliczeniu teoretycznej linii szyn i przeniesieniu jej na konstrukcję. Po rektyfikacji oraz po wymianie szyn wykonuje się kontrolę geodezyjną, która potwierdza przywrócenie zakładanej geometrii w planie i w profilu.
Jak czytać raport z pomiarów i wyznaczać priorytety napraw
- Mapy i wykresy odchyleń czytaj dwuwymiarowo. Pojedynczy pik na wykresie wzdłużnym oznacza wadę miejscową szyny. Stopniowy, powtarzalny dryf linii odniesienia na całej długości toru to błąd systematyczny: osiadanie belek, przesunięcie osi lub błąd montażu.
- Klasyfikuj wyniki w trzech grupach: odchylenia w granicach dopuszczalnych (monitoring), wymagające korekty w najbliższym oknie serwisowym (planowanie) oraz krytyczne, wymagające natychmiastowego wstrzymania eksploatacji odcinka.
- Skonfrontuj raport z historią awarii i zużycia. Odcinki z powtarzającym się bocznym prowadzeniem zwykle pokrywają się z lokalnymi odchyłkami geometrii.
- Priorytetyzuj według wpływu na bezpieczeństwo i produkcję, nie tylko kosztu.

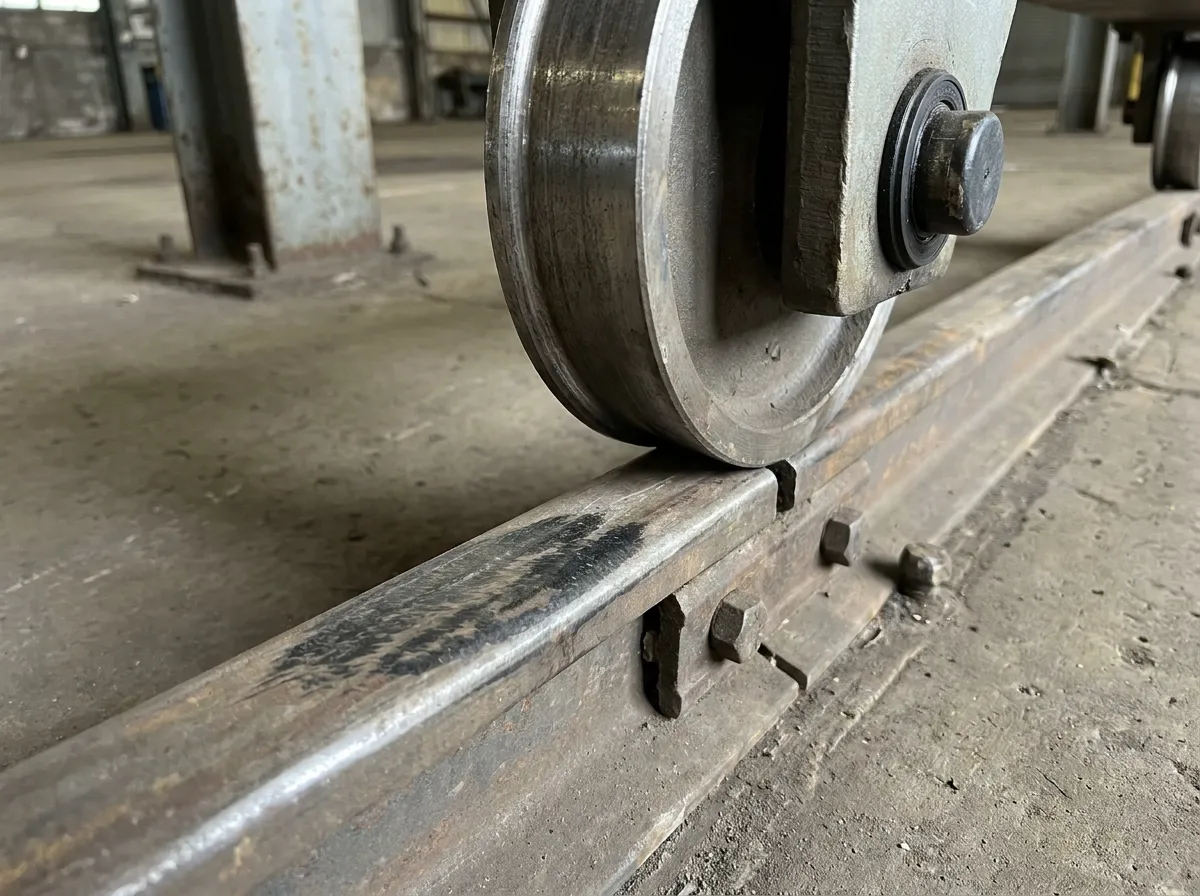

Rektyfikacja torowisk podsuwniczych krok po kroku
- Inwentaryzacja i pomiar wyjściowy. Ekipa wykonuje skan 3D lub pomiar geodezyjny, dokumentuje stan szyn, zamocowań i konstrukcji wsporczej.
- Analiza i projekt korekt. Na podstawie odchyłek w milimetrach ustala się odcinki do regulacji, miejsca podniesienia lub obniżenia szyny oraz korektę rozstawu.
- Prace wykonawcze. Reguluje się podkładki i podlewki, koryguje dociski, punktowo naprawia zamocowania. Usuwa się przyczynę odchylenia.
- Kontrola po korekcie. Pomiar wykonuje się w tych samych punktach odniesienia. Raport porównawczy przed i po potwierdza powrót geometrii do założeń.
- Realizacja. Embro pracuje własnymi ekipami, także przy czynnym ruchu zakładowym, dzięki etapowaniu i wydzielaniu stref.
Wymiana szyn, montaż i regulacja jako element odtworzenia geometrii
Gdy rektyfikacja nie przywraca wymaganej geometrii, konieczna jest wymiana szyn. Kryteria: przekroczenie zużycia profilu, pęknięcia, wady miejscowe oraz uszkodzenia po zjeździe suwnicy z toru.
Technologia wymiany obejmuje cięcie i demontaż zużytego odcinka, transport na wysokości, przygotowanie podparcia oraz montaż nowej szyny. Kluczowe są dylatacje termiczne i styki szyn — niewłaściwa szczelina lub sztywne połączenie wprowadza naprężenia, które pod obciążeniem prowadzą do odkształceń i pęknięć.
Prace przy czynnym ruchu zakładowym: organizacja i harmonogram
- Etapowanie i strefy zabezpieczone — rektyfikację dzieli się na etapy odpowiadające odcinkom torowiska. Produkcja trwa obok, a suwnica obsługuje pozostałą część hali.
- Okna technologiczne — harmonogram ustala się wspólnie z utrzymaniem ruchu, produkcją i BHP. Prace planuje się w porach najmniejszego natężenia ruchu, także w nocy i weekendy.
- Koordynacja, blokady, bezpieczeństwo — przed wejściem na torowisko operator suwnicy otrzymuje blokadę i procedurę zatrzymania ruchu w strefie prac.
Kiedy potrzebny jest serwis awaryjny 24/7
Natychmiastowej reakcji wymagają: zjazd suwnicy z toru, pęknięcie lub przesunięcie szyny, zablokowanie jazdy oraz nietypowe odgłosy i drgania. Zwłoka pogłębia uszkodzenia belek, zamocowań i czołownic. Zabezpiecz miejsce, wstrzymaj eksploatację uszkodzonego odcinka i zgłoś awarię pod numerem +48 502 161 750.
Kalkulator 3D i co wpływa na wycenę prac na torowisku
Do wiarygodnego wyniku potrzebne są cztery informacje: długość torowiska w metrach, rozstaw szyn, typ i udźwig suwnicy oraz opis zgłaszanego problemu. Na wycenę wpływają rozległość rektyfikacji, konieczność wymiany fragmentów szyn, utrudniony dostęp i praca w czynnym ruchu zakładowym.
Kalkulator to punkt startowy, nie pomiar — nie wychwytuje offsetu szyny względem osi, przechyłu poprzecznego ani lokalnych wad profilu. Te parametry ujawnia dopiero pomiar na obiekcie.
Podsumowanie: co zrobić z geometrią torowiska już teraz
Jeśli suwnica jest bocznie prowadzona, koła zużywają się nierównomiernie lub wracają awarie jazdy, zamów pomiar geometrii torowisk podsuwniczych. Kontrolę geometrii wpisz do planu utrzymania ruchu jako działanie cykliczne. Rektyfikację wpisz w okno technologiczne — ekipy pracujące przy czynnym ruchu zakładowym wykonają regulację, wymianę szyn i kontrolę po korekcie bez długiego wyłączania hali.
Skorzystaj z Kalkulatora 3D lub zadzwoń pod +48 502 161 750. Na tej podstawie przygotujemy pomiar, raport odchyleń, ofertę i harmonogram dopasowany do okien serwisowych.
