Torowisko podsuwnicze rzadko psuje się nagle. Najpierw pojawiają się mikropęknięcia, wyrobienia, odchyłki rozstawu, luzy w mocowaniach i nadmierne zużycie szyn. Gdy utrzymanie ruchu zauważy te objawy, kluczowe staje się pytanie: regulować, wzmacniać czy zaplanować naprawę torowisk podsuwniczych bez zatrzymania produkcji?
Kiedy torowisko podsuwnicze wymaga naprawy, a nie tylko regulacji
Regulacja koryguje pojedyncze odchyłki i dociąga mocowania. Naprawa obejmuje rektyfikację geometrii, wymianę szyn i elementów mocujących, a kończy się kontrolą powykonawczą.
Decyzję uruchamiają sygnały organizacyjne: rosnąca liczba zgłoszeń awaryjnych suwnicy, powtarzające się postoje linii, ograniczenie dopuszczalnego udźwigu lub prędkości jazdy. Odłożenie prac przyspiesza zużycie układu jezdnego i kół suwnicy, prowadzi do pęknięć w strefie mocowania szyny, aż naprawa staje się interwencją awaryjną.
Typ szyny i sposób mocowania do półki belki wpływają na lokalne naprężenia w środniku belki toru jezdnego; analizy numeryczne opisane w Przeglądzie Budowlanym (2022, R. 93, nr 11-12) porównywały naprężenia od nacisku koła z wartościami wg PN-EN 1993-6.
Objawy zużycia torowiska podsuwniczego: na co patrzy utrzymanie ruchu
- Na szynie — wyrobienie główki, zadziory, wykruszenia, złuszczenia oraz spękania przy złączach.
- Geometria — zmieniony rozstaw, utrata równoległości, różnice wysokości, lokalne wybrzuszenia i zapadnięcia.
- Eksploatacja — narastający hałas, drgania na pomoście, nierównomierne zużycie kół, myszkowanie i korekty toru jazdy przez operatora.
- Mocowania — obluzowane łapki i śruby, zniszczone przekładki, korozja, ślady przesunięcia szyny względem belki.
- Konstrukcja — odkształcenia i pęknięcia przy spawach lub śrubach, zacieki i korozja półki.
Diagnostyka torowiska: pomiary 3D, geodezja i wyznaczanie osi
Pomiary 3D obejmują całą trasę, nie tylko wskazane punkty, i dopiero w zestawieniu z modelem odniesienia ujawniają profil szyny, wysokości, przechyły oraz deformacje lokalne. Pomiary geodezyjne i wyznaczanie osi toru tworzą układ odniesienia dla rektyfikacji — bez niego każda korekta geometrii jest pracą bez kontroli efektu.
Wynikiem jest raport z odchyłkami i wnioskami: kolejnością prac, zakresem wymiany szyn, miejscami wymagającymi wzmocnienia oraz priorytetami bezpieczeństwa ruchu suwnicy. Wstępną orientację co do skali prac daje Kalkulator 3D.
PN-EN 1993-6 i wymagania UDT: ramy, w których prowadzi się naprawę
PN-EN 1993-6 opisuje projektowanie konstrukcji wsporczych suwnic i torów jezdnych, dlatego jest podstawowym punktem odniesienia przy ocenie stanu belek torowiska i planowaniu naprawy. Wymagania UDT dla urządzeń dźwigowych weryfikuj w oficjalnych materiałach urzędu i aktualnych przepisach.
W praktyce normy przekładają się na tolerancje geometrii, wymagania dla połączeń i mocowań oraz dokumentację niezbędną do odbioru.
Jak przebiega naprawa torowiska podsuwniczego krok po kroku
- Etap 1 — inwentaryzacja, pomiary 3D i geodezyjne, wyznaczenie osi toru.
- Etap 2 — przygotowanie strefy, demontaż zużytych elementów, korekta podparcia szyn.
- Etap 3 — rektyfikacja geometrii, wymiana szyn i mocowań, montaż oraz regulacja współpracy z kołami suwnicy.
- Etap 4 — kontrola powykonawcza, powtórne pomiary, przygotowanie dokumentacji do odbioru UDT.
Rektyfikacja geometrii toru: co dokładnie się poprawia
Rektyfikacja geometrii toru przywraca wartości projektowe: rozstaw szyn, równoległość, wysokości względne, przechył oraz prostoliniowość na całej długości trasy. Zakres obejmuje korektę podparcia, wymianę lub uzupełnienie podkładek, dociąganie i wymianę mocowań oraz usunięcie lokalnych wybrzuszeń. Po rektyfikacji wykonuje się powtórny pomiar i porównanie z wartościami wyjściowymi.
Bez rektyfikacji przed wymianą szyn nowa szyna szybko przejmie stare odchyłki i zużyje się nierównomiernie.

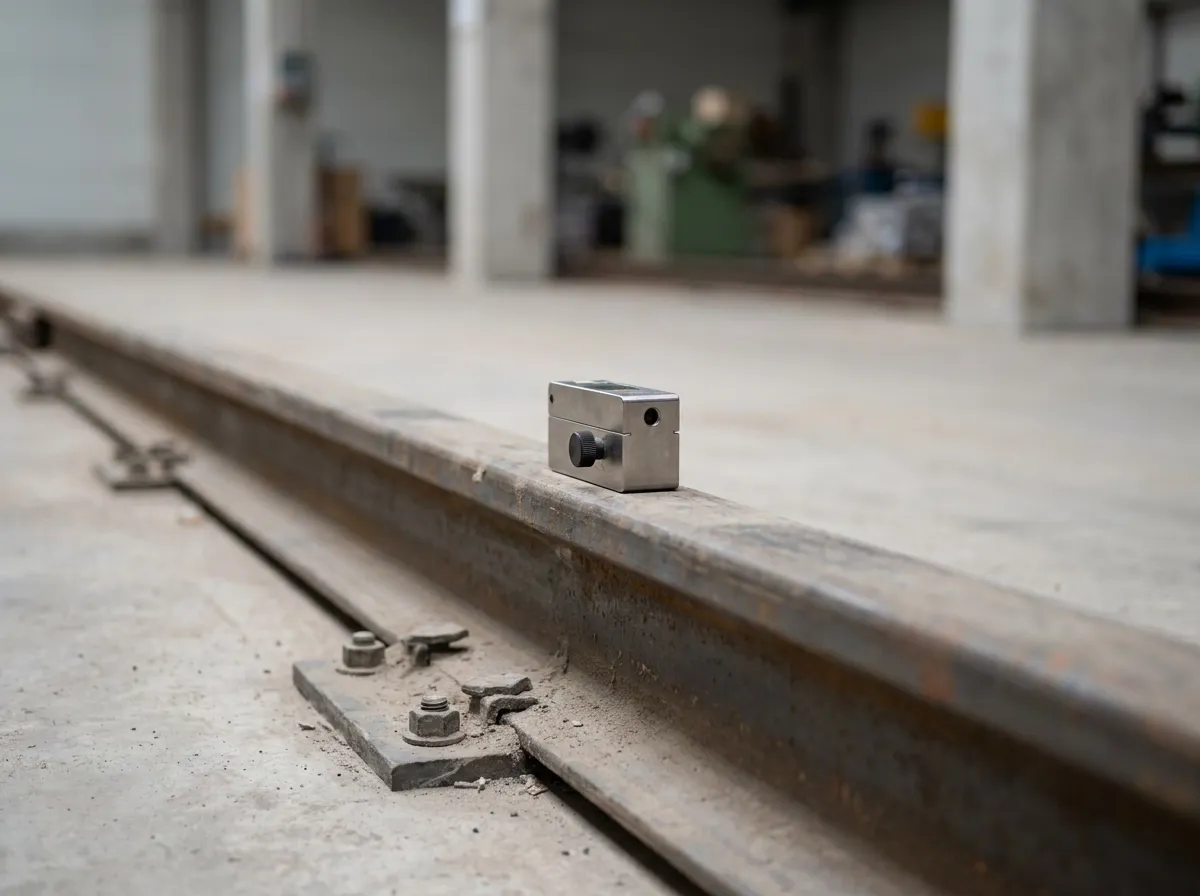

Wymiana szyn i elementów mocujących bez demontażu belki
Gdy rektyfikacja nie usunie wyrobienia główki, konieczna jest wymiana odcinków szyn, napawanie i szlifowanie miejscowe oraz wymiana złączy, łapek, przekładek i śrub. Prace prowadzi się bez demontażu belki, jeśli stan konstrukcji wsporczej na to pozwala.
Po montażu wykonuje się regulację: kontrolę prześwitów, dokręcenie mocowań oraz próbny przejazd suwnicy z obserwacją współpracy koło–szyna.
Naprawa przy czynnym ruchu zakładu, czyli bez zatrzymania produkcji
Harmonogram ustalamy wspólnie z produkcją: okna czasowe, strefy czasowo wyłączone z ruchu i sposób omijania odcinka w naprawie przez suwnicę. Praca etapowa odcinkami utrzymuje przejezdność toru na pozostałej długości i minimalizuje wpływ na produkcję. Embro pracuje własnymi ekipami przy czynnym ruchu zakładowym, więc linia nie staje na cały czas realizacji.
Odbiór UDT i dokumentacja powykonawcza po naprawie
Odbiór UDT dotyczy napraw wpływających na parametry konstrukcyjne torowiska lub elementy bezpieczeństwa suwnicy. Do odbioru przygotowujemy dokumentację powykonawczą: protokoły pomiarów geometrii, karty materiałowe i atesty, dokumentację fotograficzną oraz opis zakresu.
Serwis awaryjny 24/7: co obejmuje zgłoszenie awarii torowiska
Przy zgłoszeniu podaj lokalizację i numer suwnicy, opis objawów, zdjęcia uszkodzenia oraz informacje o dostępności strefy. Kolejność działań: przyjęcie zgłoszenia, weryfikacja sytuacji, zabezpieczenie strefy, naprawa doraźna przywracająca ruch lub zaplanowanie naprawy właściwej z pomiarami. Zgłoszenia przyjmujemy pod +48 502 161 750 oraz na zapytania@embro.com.pl.
Co wpływa na koszt naprawy torowiska i jak szybko uzyskać wycenę
- Długość torowiska i liczba torów — decydują o czasie pracy ekip i ilości materiału szynowego.
- Zakres prac — rektyfikacja z korektą mocowań jest tańsza niż wymiana szyn.
- Warunki realizacji — praca przy czynnym ruchu, nocne lub weekendowe okna, dostęp do toru, wysokość pracy.
- Stan konstrukcji wsporczej — korozja, pęknięcia i uszkodzenia półki belki mogą wymuszać dodatkowe wzmocnienia.
Kalkulator 3D pozwala wstępnie oszacować zakres i przygotować dane przed rozmową. Wycena wiążąca powstaje po ustaleniu szczegółów lub po pomiarach.
Naprawa torowisk podsuwniczych na Śląsku: Ruda Śląska i okolice
Embro ma siedzibę w Rudzie Śląskiej i obsługuje zakłady przemysłowe aglomeracji śląskiej: huty, fabryki i magazyny z suwnicami. Bliskość klientów skraca transport szyn i sprzętu oraz umożliwia szybkie wizyty techniczne przy pilnych zgłoszeniach.
FAQ: najczęstsze pytania o naprawę torowisk podsuwniczych
Jak często naprawiać torowisko?
Podstawą jest cykliczny pomiar geometrii, nie sztywny interwał. Częstotliwość zależy od intensywności eksploatacji, udźwigu i stanu konstrukcji.
Czy trzeba zatrzymać produkcję?
Zwykle nie. Prace planuje się etapowo, odcinkami, w oknach czasowych uzgodnionych z utrzymaniem ruchu.
Czy potrzebny jest odbiór UDT?
Tak, jeśli prace zmieniają parametry konstrukcyjne torowiska lub elementy istotne dla bezpieczeństwa. Zakres formalny potwierdzamy z UDT.
Czy da się wymienić szyny bez demontażu belki?
W wielu przypadkach tak, o ile stan konstrukcji wsporczej pozwala na mocowanie nowej szyny w istniejącej geometrii.
Podsumowanie: od pomiaru do sprawnego torowiska
Skuteczna naprawa torowisk podsuwniczych zaczyna się od diagnostyki: pomiary 3D i geodezyjne z wyznaczeniem osi dają podstawę do decyzji o zakresie prac. Oddziel regulację od naprawy. Planuj prace etapowo, odcinkami, aby utrzymać przejezdność toru i nie zatrzymywać produkcji. Wprowadź cykliczne przeglądy geometrii, dzięki temu kolejne naprawy będą planowane, a nie awaryjne.
